景观膜结构膜材裁剪线划分方法

2022-06-27 10:22:06 评论：2 点击：560

景观膜结构膜材常用的裁剪线划分方法主有如下几种，那么接下来大家就来跟随小编的步伐一起来了解一下吧。一、平面切割线：平面切割线是一组垂直于膜曲面投影面的竖直面与膜结构景观空间的表面相交接的交线。该裁剪线的确定方法比较简单，但展开的膜片中会有许多的香蕉型膜片，增添了裁剪线长度，易于构成材料浪费，在曲面形状较复杂之时，可能会出现不规则的图形，给裁剪下料带来不便。

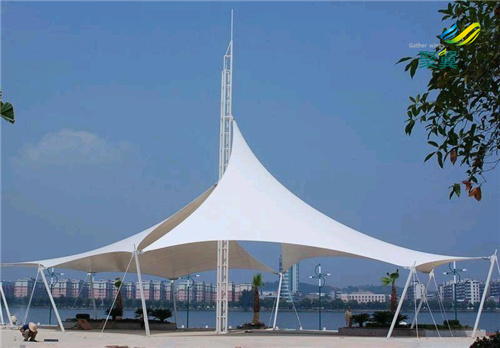

景观膜结构膜材常用的裁剪线划分方法主有如下几种，那么接下来大家就来跟随小编的步伐一起来了解一下吧。

一、平面切割线：平面切割线是一组垂直于膜曲面投影面的竖直面与膜结构景观空间的表面相交接的交线。该裁剪线的确定方法比较简单，但展开的膜片中会有许多的香蕉型膜片，增添了裁剪线长度，易于构成材料浪费，在曲面形状较复杂之时，可能会出现不规则的图形，给裁剪下料带来不便。

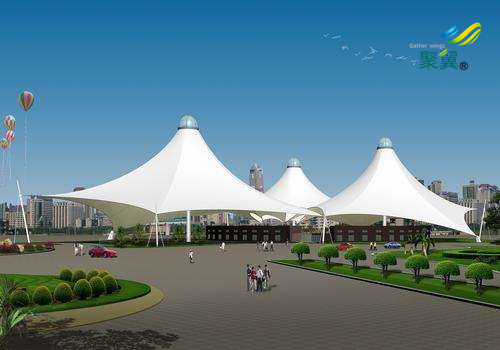

二、有限元网格线：直接利用形态分析中的有限元网格线作为裁剪线，此法方便快捷，不需多余的工作，但不够灵活，对形态分析中有限元网格的划分有一些制约，不利于形态分析，且无法根据美观及力学要求来调整裁剪线，也不易符合膜材幅宽的要求。

三、测地线：该法基本方法有如下三种∶

一种是：直接将测地线用作裁剪线，并利用测地线的性质在展开图形中将裁剪线（测地线）展开为直线，亦即使展开图形的边界线成为直线，这给裁剪下料带来很大方便。但由直线边界来界定展开图形，相当于给展开图形的边界施加一直线的边界“约束”，使展开的图形无法考虑膜结构景观空间膜片内部的曲率，当曲率较大时将产生较大误差。

另一种做法：将测地线作为裁剪线，但在展开图形时使整体或部分测地线（裁剪线）失去其性质即不将其展开为直线，而是按照某种展开方法将其展开，这种测地线只是起到界定膜片的作用。

第三种做法：不直接把测地线作裁剪线，而是以测地线作为生成裁剪线与展开图形之基准线，即是在该基准线基础上再按某原则生成的裁剪线，并在展开图形时将此基准线展开为直线。为了减少误差累积，通常使测地线（基准线）位于展开图形的中心。由于在由裁剪线界定的空间膜片中有一条将展成为直线的测地线存在，便于使膜结构景观结构的受力方向和膜材纤维的方向相对位置符合设计意图;且对于复杂的曲面形式，也能保持裁剪展开的图形比较规整，即不会出现较多的香蕉形膜片，从而节省材料。
