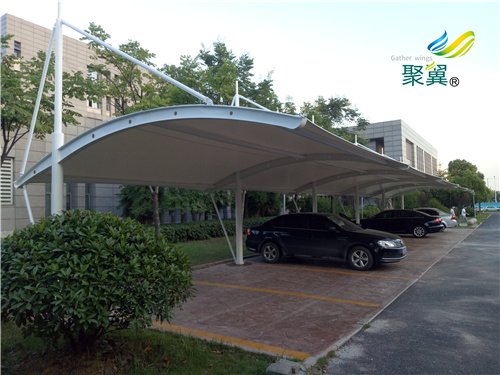

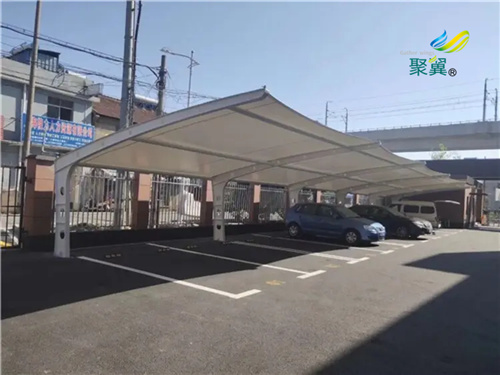

膜结构停车棚施工步骤流程和施工要点
2022-12-05 14:28:21 评论:2 点击:560
膜结构停车棚施工前要放样,再依据土建标高基准线测预埋件标高中心线,然后再对预埋件进行打钻安装,最后就是对悬挂臂采用焊接安装,切记准确无误方能进行焊接,下面详细介绍膜结构停车棚施工步骤和要点。 膜结构停车棚施工步骤 1、加工准备及下料:依据施工图放样,放样和号料时要预留焊接收缩量和加工余量,依据放样作样板。 2、测量放线:依据土建标高基准线测预埋件标高中心线,检查预埋件标高偏差、左右偏差。整理结果,确定预埋件分隔的调整处理方案。
膜结构停车棚施工前要放样,再依据土建标高基准线测预埋件标高中心线,然后再对预埋件进行打钻安装,最后就是对悬挂臂采用焊接安装,切记准确无误方能进行焊接,下面详细介绍膜结构停车棚施工步骤和要点。
膜结构停车棚施工步骤
1、加工准备及下料:依据施工图放样,放样和号料时要预留焊接收缩量和加工余量,依据放样作样板。
2、测量放线:依据土建标高基准线测预埋件标高中心线,检查预埋件标高偏差、左右偏差。整理结果,确定预埋件分隔的调整处理方案。
3、预埋件安装处理:定位预埋件安装位置,打钻安装。要求预埋件位置准确、埋设牢固。标高偏差不大于9mm,左右位移不大于20mm。
4、悬挂臂安装焊接:悬挂臂安装采用焊接,需检查焊接节点,调节悬挂臂设计坡度,准确无误方能进行焊接。靠边一条悬挂臂准确无误后,安装另一边一条悬挂臂,就位准确后点焊。
膜结构停车棚施工要点
1、按照施工图放样,放样和号料时要预留焊接收缩量和加工余量, 根据放样作样板。钢材矫正:钢材下料前必须先辈行矫正,矫正后的误差值不应超过规范规定的许可误差值,以保证下料的质量。热加工的型钢先热加工,待冷却后 再号孔。钢板预埋件及其他零件切割钻孔及喷防腐漆处理。
2、悬挂臂安装采用焊接,需检查焊接节点,调节悬挂臂设计坡度,正确无误方能进行焊接。靠边一条悬挂臂正确无误后,安装另一边一条悬挂臂,就位正确后点焊。
然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线,逐一焊接剩余悬挂臂。并焊接无缝钢管。型钢需接长时,先焊接头并矫直。采用型钢接头时,为使接头型钢与钢板预埋件紧贴,应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板,其材质和波口型式与焊件雷同,焊后气割切 除并磨平。
3、悬挂臂安装后首先检查现场连接部位的质量。悬挂臂安装质量重要检查悬挂臂竖向面的不垂直度;受压对悬挂臂竖向面的侧面下垂;悬挂臂坡度。保证悬挂臂吻合设计受力状况及团体稳固要求。
4、根据土建标高基准线测预埋件标高中间线,检查预埋件标高误差、左右误差。整顿效果,确定预埋件分隔的调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。
